VLK4 con controllo remoto da rack
CARATTERISTICHE
Con il VLK4 potrete far fronte alle attuali esigenze di inserimento di chiavi, per esempio nel caso in cui sia necessario distinguere con diversi logo (marchi) i vari argomenti trattati durante una trasmissione.
Il VLK4 è realizzato in un contenitore 19" 1RU permette linserimento lineare ed indipendente di 4 diverse chiavi su segnali PAL/NTSC (oltre a quelle già disponibili sul mixer video).
Per aggiornare tecnologicamente ed ampliare il vostro sistema, è sufficiente collegare il VLK4 al vostro mixer.
Linserimento lineare, a differenza del vecchio sistema "hard key" che genera spesso confusione tra i segnali causando il fastidioso effetto dei bordi tremolanti. permette regolazioni dei livelli CLIP e GAIN per ottenere la completa trasparenza del segnale chiave ed unottima definizione dei margini del video.
Il VLK4 ha due uscite KEY OUT e FILL
OUT che forniscono rispettivamente i segnali di KEY e FILL di tutte le chiavi
selezionate e due ingressi di
programma (PGM1-REF IN, PGM2 IN).
Il VLK4 consente una titolazione multilivello
(BACKGROUND, MID-BACK, MID-FORE e FOREGROUND ecc.).
La trasparenza delle finestre dei titoli è ottenuta da un segnale di comando KEY che determina in proporzione il livello di miscelazione dellimmagine principale (BACKGROUND) e del segnale titoli (FOREGROUND).
Per esempio:

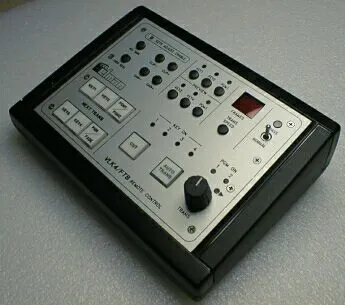

Controllo remoto da
tavolo
Controllo remoto da rack
(1/2 1RU)
APPLICAZIONI
Il VLK4 può essere acquistato con controllo da tavolo o da rack.
Il settore delle immagini grafiche è senzaltro quello in cui luso del VLK4 consente di ottenere i migliori risultati.
Si possono avere dissolvenze o effetti a tendina tra il BACKGROUND e il FOREGROUND, oppure inserire una animazione su immagini dal vivo o generare vari livelli di strati animati, ecc.
VLK4/FTB - Pannello posteriore
SPECIFICHE del VLK4
Caratteristiche di Input-Output
Ingressi PGM | Pgm1 primary looping inputs (è anche il
riferimento di genlock) Pgm2 |
Ingressi Key | 4 effects key looping inputs 4 effects fill looping inputs |
Uscite Video | 1 Preview 2 Program 1 Key 1 Fill |
Dati | connettore a 9 pin RS 422 per il controllo remoto |
Caratteristiche del sistema video (on program output)
Fase Differenziale | < 1° |
Guadagno Differenziale | < 0,5% |
PGM Bandwidth | ± 0.1 dB DC to 8 MHz |
Path Length Deviation | ± 1° |
Ritardo Assoluto | 45 ns |
Crosstalk | > 54 dB at 4,43 MHz |
2 T k_factor | < 0,3% |
Lum. non-linearity | < 2% |
Ritardo YC | < 6 ns |
SNR (WGT) | > 65 dB |
Caratteristiche meccaniche ed elettriche
Unità VLK4 | profondità 31 cm (con connettori) Peso: 3,5 Kg. |
Controllo Remoto da tavolo | Dimensioni: 19 x 14 x 5 cm Peso: 0,5 Kg. |
Controllo remoto da rack | Dimensioni: 44 mm x 30 cm x 5 cm Peso: 0,5 Kg. |
Alimentazione | 110 o 220 Vac 50-60 Hz |
Assorbimento | 20 VA |
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
