DT8SDI - Monitor 8" da tavolo per segnali analogici e SDI embedded
Il monitor LCD da 8" DT8SDI è montato su un supporto da tavolo orientabile, ha un doppio ingresso video: analogico CVBS o SDI standard con audio Embedded e un ingresso audio stereo analogico di tipo bilanciato.
Il segnale video SDI trasporta 16 canali audio embedded* che possono essere ascoltati tramite gli altoparlanti anteriori con la possibilità di selezionare sia i 4 gruppi che i 4 canali AES.
Due misuratori a barre di LED, con scala graduata da -20 a +3 dBm permettono di controllare i livelli, destro e sinistro, del segnale audio stereo di ingresso sia analogico che digitale.
L'ingresso audio analogico è disponibile su un connettore di tipo D a 9 contatti posto sul pannello posteriore.
Sul pannello frontale si trovano:
- 2 misuratori a barre di led per il controllo dell'ingresso audio stereo
- 2 altoparlanti per la diffusione dell'audio stereo
- un pulsante per selezionare uno tra i 4 gruppi dell'audio embedded e 4 led che indicano quale'è il gruppo selezionato
- un pulsante per selezionare uno tra i 4 canali dell'audio embedded e 2 led che indicano quale'è la coppia di canali selezionata
- un pulsante per la selezione dell'ingresso audio/video analogico (CVBS) o di quello audio/video digitale (SDI embedded) e 2 led che indicano quale'è l'ingresso selezionato
- pulsante per attivare il menù OSD per la gestione di tutte le funzioni del monitor
- pulsanti UP e DOWN per la navigazione dentro al menù OSD
- pulsante ROTATE per poter ruotare l'immagine nel caso di utilizzo diverso dal DESKTOP
- pulsante di accensione POWER con relativo led di indicazione.
Sul pannello posteriore si trovano:
- connettore BNC per ingresso video analogico CVBS
- connettore BNC per ingresso video SDI embedded
- connettore D a 9 contatti per ingresso audio stereo analogico bilalanciato
- presa Jack per ingresso alimentazione a 12 Vcc
L’alimentazione è a 12 V e viene fornito da un alimentatore universale esterno in dotazione con ingresso da 110 a 220 Vac.
CARATTERISTICHE TECNICHE
Display: 8" a colori a cristalli liquidi TFT
Risoluzione display (punti): 800 (O) x 600 (V)
Standard Video: PAL/NTSC Auto Switch 1V pp composito, SDI con audio embedded
Matrice: Attiva
Dimensioni area attiva display: 162 x 121,5 mm
Luminosità: 350 cd/m2
Rapporto di contrasto: 500 : 1
Tempo di risposta: 10ms
Angolo di visualizzazione T/D/L/R: 35°/15°/55°/55° (min)
Temperatura operativa: -30 - 85° C
Temperatura di stoccaggio: -40 - 95° C
Dimensioni max in mm (base compresa): 319 (l) x 191,1 (a) x 100 (p)
Alimentazione: 12 VDC
Alimentatore esterno: ingresso 100- 240 VAC, uscita 12V DC

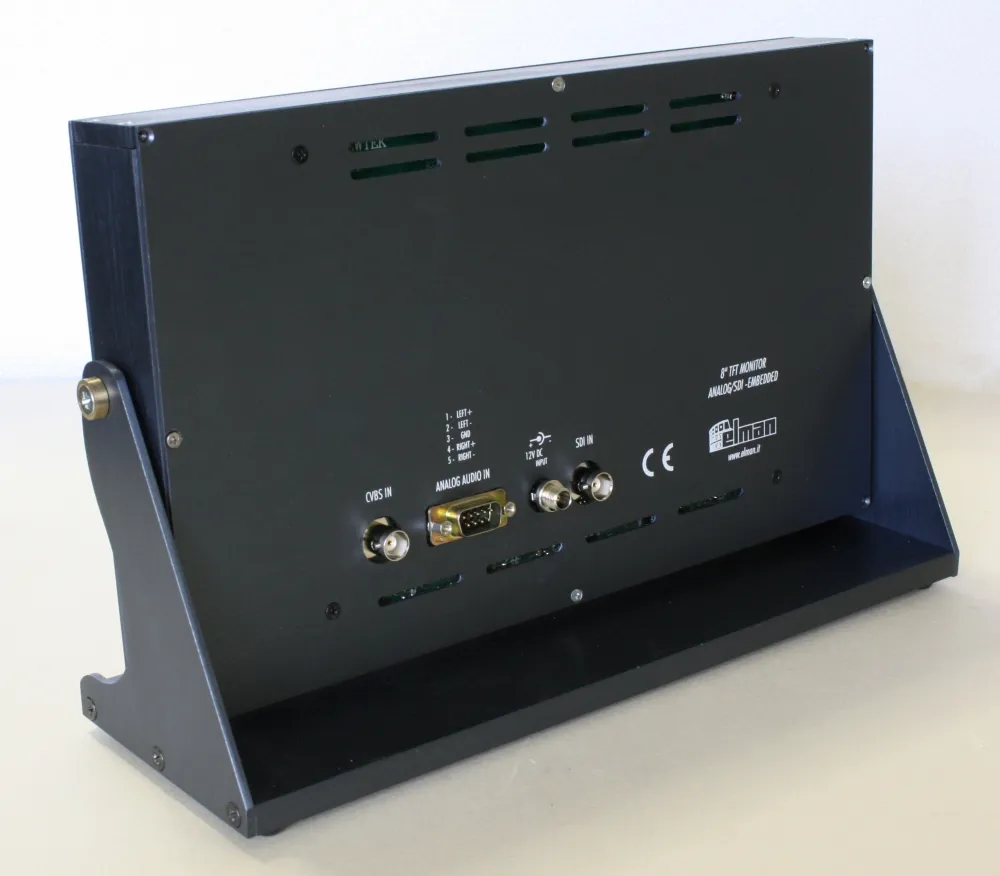

vista posteriore ( clicca sull'immagine per ingrandirla )
* I 16 canali audio embedded sono suddivisi in 4 gruppi ognuno dei quali trasporta due coppie di canali stereo
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
