Il TC5+ è un sistema di telecontrollo
originariamente progettato per il rilevamento del corretto funzionamento degli
apparati installati all'interno di un ponte ripetitore TV posto in alta montagna,
può essere ovviamente usato per altre molteplici applicazioni.
Il TC5+ è costituito da un trasmettitore ed un ricevitore.
Il sistema si basa sull'invio di informazioni bitonali di tipo DTMF sulla linea
audio e
permette di rilevare da remoto lo stato di:
Il canale per il controllo della temperatura
ambientale ha un range preimpostato tra 15°C e 40°C ma può' essere variato
tramite una semplice procedura tra 0°C e 45°C.
I dati della temperatura massima e minima vengono salvati in una memoria flash
che mantiene tale informazione anche in mancanza di alimentazione.
Il trasmettitore DTMF è in grado di rilevare l'assenza di alimentazione e
inviare i dati relativi a tale allarme; questa operazione dura per circa 30
secondi grazie alla presenza di due grossi condensatori in grado di fornire
energia per il tempo suddetto.

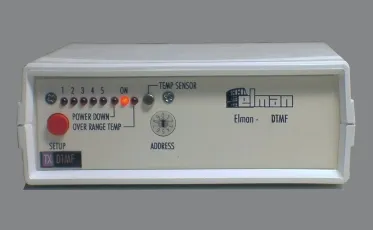

pannello
anteriore del trasmettitore

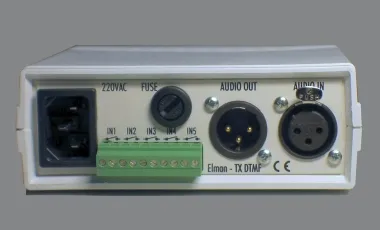

pannello
posteriore del trasmettitore
Naturalmente tale allarme indica che la postazione remota sta lavorando con una
fonte di energia alternativa (batteria o gruppo elettrogeno) pertanto è necessario inviare del personale sul posto per risolvere al più presto il
problema pena l'interruzione del servizio entro breve tempo.
Sul trasmettitore (nella postazione remota) c'è un selettore di indirizzo che
permette una scelta tra 10 indirizzi diversi (da 0 a 9) che dovrà'
necessariamente corrispondere all' indirizzo del ricevitore DTMF che riceve i
dati da controllare.
Nella parte posteriore del trasmettitore sono situati i morsetti per la
rilevazione delle 5 chiusure esterne, e due connettori XLR per l'ingresso
e l'uscita dell'audio con sommato il segnale DTMF.
E` possibile inserire nel connettore di ingresso audio un segnale di linea
proveniente da un microfono preamplificato per poter inviare informazioni vocali
alla postazione di controllo (ricevitore).
I dati vengono trasmessi in formato DTMF ogni 2 sec. ed il
ricevitore controllerà se e' presente la trasmissione anche se non vi e' nessun
allarme
attivo.
Se il collegamento audio e' interrotto o l'indirizzo del ricevitore non
corrisponde con quello del trasmettitore, tutti e 5 i led lampeggianti indicheranno
l'assenza dei dati DTMF in arrivo.
Nel caso di allarme di uno dei 5 canali, sul ricevitore si accenderà il led
corrispondente e l'avvisatore acustico emetterà un suono intermittente.
Per disattivare la suoneria basta premere il tasto SETUP e il led di allarme
invece di rimanere fisso lampeggerà per indicare che e' stata disattivata la
segnalazione acustica.

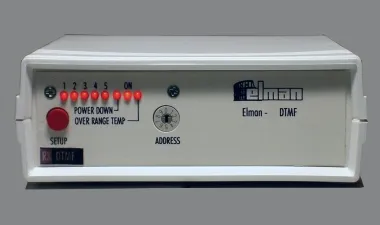

pannello
anteriore del ricevitore

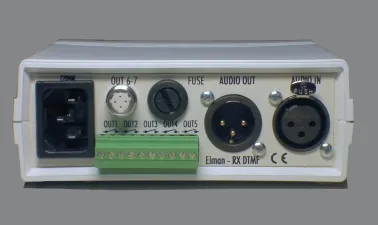

pannello
posteriore del ricevitore
All'attivazione dei 5 led corrisponderà la chiusura di 5 relè che chiuderanno le
uscite sul morsetto posto nel pannello posteriore del ricevitore.
Quando al trasmettitore mancherà la corrente il ricevitore segnalerà
accendendo il led POWER DOWN e chiudendo il relè sui pin 1 e 2 del connettore a
4 contatti situato nel pannello posteriore.
Il trasmettitore dopo circa 30 sec non invierà più dati DTMF e tutti i led del
ricevitore lampeggeranno.
Quando il sensore di temperatura del trasmettitore rileverà' che la temperatura
ambientale sarà uscita dal range impostato, invierà l'allarme al ricevitore che accenderà' il led OVER RANGE TEMP e chiuderà il relè sui pin 3
e 4 del connettore tondo a 4 contatti situato nel pannello posteriore.
Si possono mettere in mettere in loop le uscite audio di più ricevitori facendo attenzione che ad ogni
ricevitore venga assegnato un indirizzo di identificazione diverso dagli altri.
L'alimentazione sia del trasmettitore che del ricevitore è a 220 Vac.
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
