GENIUS INTERCOM
interfonico a 7 canali con interrupted feedback

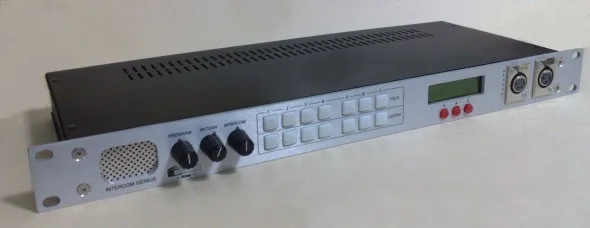

(clicca sulla foto per ingrandirla)
Interfonico full/duplex e semi/duplex a 7 canali con modulazione di ritorno ed ingresso per external producer.
L'interfonico ha tre canali a 2 fili (per le camere) e 4 canali a 4 fili per parlare ad esempio con un producer esterno, salette di registrazione, pullman esterno, etc...
L'apparato ha anche la funzione di invio informazioni tally per 4 telecamere, che vengono trasmesse sulla linea audio a 2 fili inviata ai terminali beltback (opzionali) dei cameramen.
Il microfono a collo d'oca con connettore XLR viene fornito con l'apparato.
Funzione dei comandi sul pannello frontale
- Volume INTERCOM: regola il livello di ascolto dell'interfonico
- Volume RETURN: regola il livello di ascolto della modulazione di ritorno
- 7 tasti per la selezione PARLA/TALK (1-2-3-4-A-B-C)
- 7 tasti per la selezione ASCOLTA/LISTEN (1-2-3-4-A-B-C)
- Tasti rossi 1-2-3: seleziona i canali che ascoltano la modulazione di ritorno, abilita microfono ed altoparlante (disabilita la cuffia con microfono), etc.
Connettore pannello frontale:
- Cuffia con microfono: XLR4 femmina

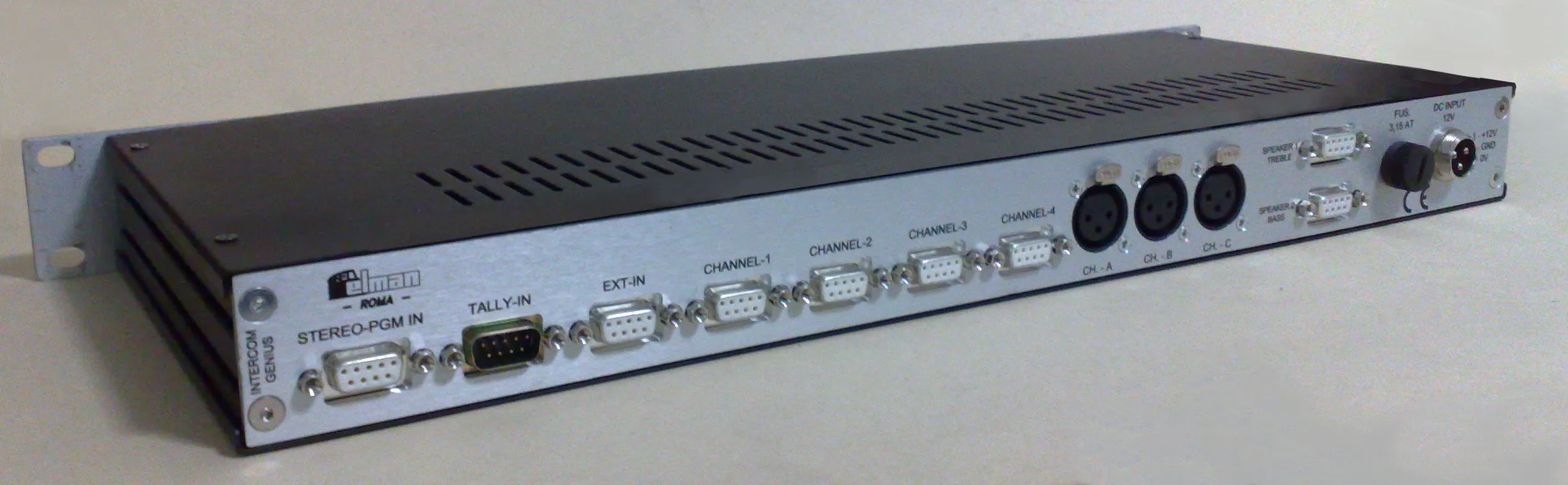

Connettori pannello posteriore
- Collegamento Seriale (4 canali-4 fili) 1-2-3-4: 4 x SUB-DF09 femmina - con alimentazione per i terminali da cinghia Beltpack. (il canale 4 è dedicato alla funzione EXTERNAL PRODUCER)
- Collegamento Parallelo (3 canali-2 fili) A-B-C: 3 x XLR3 femmina - il Canale A è dedicato ai cameramen
- Ingresso stereo Programma: SUB-DF09 femmina
- Ingresso Tally: SUB-DF09 maschio
- Connettore di ingresso di alimentazione 12 Volt: 3 pin con bloccaggio
- Fusibile 3.15 A
MENU (Tasti rossi)
Per i tasti 1-3 le funzioni vengono mostrate, sulla linea superiore del display.
Il tasto 1 cambia il menù che può essere:
A) Menù "SPEAKER" (seleziona gli utenti dei canali A,B e C)
- Tasto 3 abilita microfono e altoparlante (esclude cuffia con microfono)
B) Menù "RETURN"
- Il tasto 2 seleziona il canale che dovrà essere abilitato o disabilitato all'ascolto della modulazione di ritorno
- Il tasto 3 abilita o disabilita la modulazione di ritorno del canale selezionato con il tasto 2
C) Menu "EXTERNAL PRODUCER"
- il tasto 3 attiva la funzione EXTERNAL PRODUCER

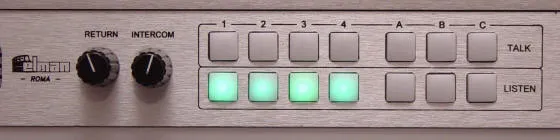

tastiera Parla e Ascolta
TALK (PARLA)
La semplice pressione del tasto TALK di un canale mette in comunicazione con l'utente scelto.
Tale funzione è confermata dall'accensione della luce sul tasto premuto.
Se l'altoparlante è attivato, ed il canale era in situazione LISTEN (ascolto), questo rimarra disabilitato fino a quando non verrà terminato lo stato di TALK.
I pulsanti TALK
lavorano in 2 modi:
- Istantaneo - è attivo quando è premuto (deve essere premuto oltre 3 secondi);
- Stabile - quando è premuto la prima volta ( meno di 2 secondi) viene abilitato, e la seconda volta disabilitato (non è importante per quanto tempo viene premuto).
LISTEN
Premendo il pulsante LISTEN si sceglie il canale che deve essere ascoltato. Questo è confermato dall'illuminazione del tasto corrispondente.
Il pulsante
LISTEN lavora in modo stabile - quando è premuto la prima volta, esso è abilitato, premendo una seconda volta è disabilitato (non è importante per quanto tempo viene premuto).
FULL
DUPLEX e SEMI DUPLEX
Quando sono abilitati il microfono e l'altoparlante del pannello frontale, l'apparato si porta automaticamente in modalità semi duplex (con questa funzione non è consentito l'uso contemporaneo dei tasti TALK e LISTEN)
RETURN
Questa funzione viene usata per inviare una modulazione di ritorno ad ognuno dei 7 canali. La modulazione viene interrotta ogni volta che avviene una comunicazione con uno dei 7 canali premendo il tasto TALK.
Per abilitare e disabilitare la funzione RETURN:
- Selezionare il menù PRG con il tasto 1;
- Selezionare il canale interessato con il tasto 2;
- Abilitare e disabilitare con il tasto 3.
EXTERNAL PRODUCER
Questa funzione permette ad un regista esterno connesso con il canale 4 di parlare ai cameramen (collegati al canale A)
Per abilitare e disabilitare la funzione
EXTERNAL PRODUCER:
- Selezionare il menù PRG con il tasto 1;
- Abilitare e disabilitare con il tasto 3.
(clicca sulla foto per ingrandirla)
Caratteristiche
Preamplificatore Microfono (Microfono sul pannello)
- Livello di ingresso microfonico @ 1 kHz: -40 dBm
- Livello di uscita (alla matrice): 0 dBu, ± 0.2 dBu
- Risposta in frequenza: 72 Hz a 6.5 kHz, ± 2 dB
Preamplificatore Microfono (Cuffia con microfono)
- Livello di ingresso microfonico @ 1 kHz: -40 dBm
- Livello di uscita (alla matrice): 0 dBu, ± 0.2 dBu
- Risposta in frequenza: 72 Hz a 6.5 kHz, ± 2 dB
Amplificatore per l'altoparlante (Altoparlante sul pannello frontale)
- Massimo guadagno in tensione: 25 dB
- Risposta in frequenza : 400 Hz a 22 kHz, ± 2 dB
- Potenza di uscita (per amplificatore): 2 watts su 8 ohms
- Livello di tensione di uscita: 12 volts picco-picco (max.)
- Escursione del controllo del volume: 70 dB
- Potenza altoparlante: 2 watts max
Amplificatore per cuffia/microfono
- Massimo guadagno in tensione: 10 dB
- Risposta in frequenza : 100 Hz a 10 kHz, ± 2 dB
- Impedenza cuffia: 8 a 600 ohms
- Potenza di uscita: 300 mW su 50 ohms
- Livello di tensione di uscita: 5 volts picco-picco (max.)
Ingresso/Uscita
4 FILI (Collegamento seriale)
- Input: 0 dBu nominale, bilanciato con trasformatore
- Output: 0 dBu, ± 2 dBu nominale bilanciata con trasformatore
- Alimentazione per i beltpacks: +12 VCC, non regolati, corrente di uscita: 0.5 A (per un canale)
- Impedenza di linea : 600 ohm
- Livello di linea: -12 dBu a +6dBu massimo
- Rapporto S/N:60 dB (A)
- Cavo di collegamento : 6 conduttori incrociati
Max lunghezza del cavo tra interfonico e ultimo Beltpack: 100m
2 FILI (Collegamento parallelo)
- Input: Nominale: -5 dBu
- Output: 0 dBu nominale
- Alimentazione per i beltpacks: linea interfonico +10 VCC, protetta da corto circuiti, corrente di uscita: 0.3 A (per un canale)
- Impedenza di linea : 600 ohm
- Rapporto S/N: 50 dB (A)
- Cavo di collegamento : 3 conduttori incrociati con schermo
Max. connessione Beltpack per il canale A: 4 unità
Max. connessione Beltpack per il canale B: 6 unità
Max. connessione Beltpack per il canale C: 4 unità
Max lunghezza del cavo tra interfonico e ultimo Beltpack: 100m
Alimentazione
- Alimentazione in continua: 12 V
- Corrente assorbita: 3A (con la massima potenza audio, senza i terminali da cinghia beltpack)
Ambientale
- Temperatura di immagazzinamento: -40°C a +60°C
- Temperatura operativa: -10°C a +41 °C
- Dimensioni: larghezza 482,6 mm/19" x altezza 44,5 mm (1 RU) x profondità 177,8 mm/7"

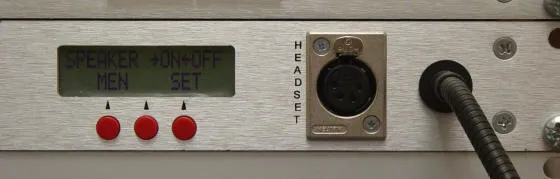

display del menù e tasti di controllo (da sinistra a destra tasti 1-2-3)
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
