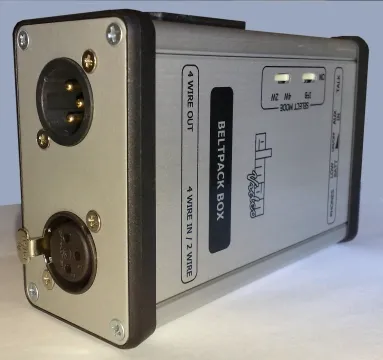

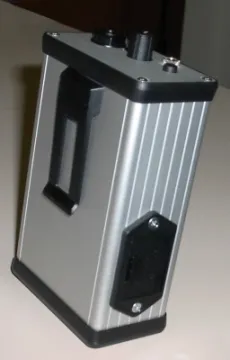

4WBB - 4 wires beltpack box
apparato da cinta, compatto, portatile, alimentato a batteria
per uso con cuffia/microfono
 |
 |
Il 4WBB è un
apparato compatto, portatile, da cintura, alimentato da una batteria
a 9 V, da
usare con cuffia/microfono.
La possibilità di selezionare vari modi operativi, ne permette
l'utilizzazione in numerose situazioni di lavoro, sia in studio che
in ambiente esterno (outside broadcast), dove sia richiesta una
comunicazione su 2 o 4 fili.
L'opzione IFB (interrupted feedback) è normalmente usata per parlare
con il cronista, inserendosi sull'ascolto del programma nella sua
cuffia, quando viene premuto il tasto TALK.
In modalità 2 fili il 4WBB può essere connesso in parallelo ad altre
unità, permettendo la comunicazione in modo conferenza (cameramen
talkback), solitamente vengono usati sul canale 1 dell'interfonico
TBP8 quando questo è impostato in modalità 2 fili.
Il segnale del proprio microfono viene ascoltato nella cuffia per
avere la conferma che il 4WBB stia funzionando correttamente.
E' disponibile un ingresso ausiliario su presa jack da 3.5 mm che
può essere usato in qualsiasi modalità per ascoltare un segnale di
linea aggiuntivo (tape player, CD player etc...)
Anche in assenza di alimentazione. il 4WBB consente il transito del
segnale di linea (loop-through),
evitando l'interruzione delle comunicazioni con gli altri apparati
connessi.Il 4WBB è compatibile con
apparati analoghi di altre marche in commercio.
Caratteristiche
- 3 modalità operative selezionabili:
1) 4 fili
2) inturrupted loop-through con monitoraggio del segnale di ingresso
3) conferenza su 2 fili - Alimentazione a 9 volts 6LR61 con assorbimento molto basso (5 mA)
- Limitatore sul microfono per contenere il livello di picco d'uscita entro + 6dB
- Alimentazione per microfono electret (opzionale: selezionabile con ponticello interno)
- Led di indicazione di batteria scarica (si attiva < 6 V)
- Contenitore robusto di alluminio anodizzato
Specifiche
Ingresso microfono / amplificatore di uscita di linea
- Impedenza di ingresso microfonico: 200 ohm sbilanciata per microfono dinamico
- Connettore microfono: jack tipo A da 6.35 mm
- limitatore della soglia di ingresso: -62 dbU
- Livello dell'uscita di linea: +8 dbU di picco (tensione batteria > 6 V)
- Impedenza di uscita: 150 ohms con accoppiamento a trasformatore
- Connettore di uscita linea: XLR3M
Ingresso di linea / Amplificatore per cuffia
- Impedenza di ingresso di linea: 10 Kohms, accoppiamento a trasformatore
- Connettore di ingresso linea: XLR3F
- Gamma di guadagno: da 0 a + 10 dB
- Impedenza dell'ingresso ausiliario: sbilanciato ad alta impedenza
- Connettore dell'ingresso ausiliario: jack da 3.5 mm
- Guadagno: fisso a 0 dB
- Livello massimo di ingresso Line/Aux: + 8dbU
- Livello massimo di uscita: 30 mW su 100 ohms (minima impedenza di carico)
- Connettore per cuffia: Jack tipo A da da 6.35 mm
modo 2 fili
- Impedenza di linea: 10 Kohms (ascolta) e 600 ohms (parla)
Meccanica
- Dimensioni: larghezza 78 mm x altezza 43 mm x profondità 120 mm
- Peso: 385 gr.
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
