VLK1/FTB - linear keyer & program fade
per incrementare le performance del vostro mixer video

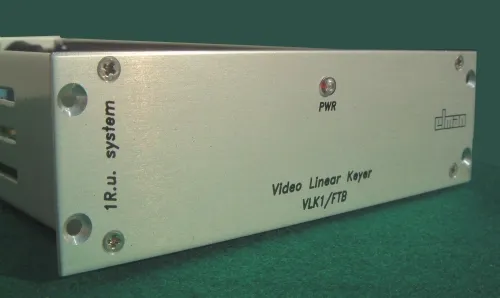

Vista pannello frontale
Il VLK1 permette
l’inserimento lineare di un titolo o logo su un segnale video PAL/NTSC.
L’inserimento lineare, a differenza del vecchio sistema "hard key"
che genera spesso confusione tra i segnali causando il fastidioso effetto dei
bordi tremolanti. permette regolazioni dei livelli CLIP e GAIN per ottenere la
completa trasparenza del segnale chiave ed un’ottima definizione dei margini
del video.
Prestazioni
- Inserimento
lineare Titoli, Effetti Digitali, Grafica, Marchio
- Inserimento Key o Program Fade con transizione automatica o manuale
- Predisposto per inserimento Key Lineare 100%
- Inserimento Key non lineare con comandi variabili
- Predisposizione NEXT TRANS (transizione successiva)
- Generatore di transizione automatica a velocità variabile
- Effetto trasparenza
- Fade IN/OUT del Key e del Programma
- Segnale FILL esterno o interno
- Uscita Preview per controllo effetto key
- Segnali di sync e di nero ricavati dal segnale d’ingresso
- Commutazione automatica PAL/NTSC
- Comando di controllo remoto desktop
- Stand alone o inseribile in 1/3 del contenitore 1Ru rack mount adapter
- Alimentazione universale 90-260 VAC.
Il VLK1/FTB è realizzato in un contenitore
alto 1 RU 19" ed è inseribile nel subrack del sistema
multifunzione della ELMAN che può ospitare fino a 3 moduli
contemporaneamente.
Un modulo VLK1/FTB può essere usato anche autonomamente essendo
l'apparato dotato di un proprio alimentatore e di un pannello posteriore con
tutti i connettori.

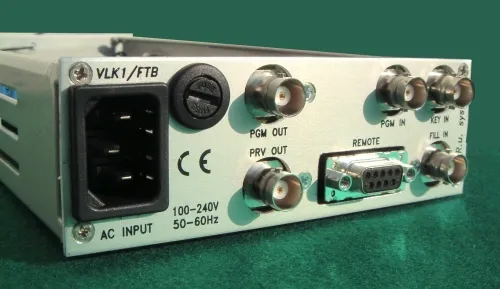

Vista pannello posteriore
Controllo remoto da tavolo
Specifiche
Inputs
- PGM Composite – 1V p-p
- Fill Composite – 1V p-p
- Key Composite – 1V p-p
Outputs
- Preview Composite – 1V p-p
- PGM Composite – 1V p-p
Performance
- Differential gain < 0.5%
- Differential phase < 0,5°
- Delay Timing < 15 nS
Physical
- VLK1 size and weight 1/3 19" rack mount, 1Ru high, 310mm depth, 1,5 Kg
- Control panel size (mm) and weight W 185, D 135, H 55, 0,5 Kg
- Video connector BNC
- Control panel connection to keyer 9-way cable, D-type connectors
- Power IEC connector, 90-260 VAC
- Consumption < 10 VA
The VLK1/FTB includes:
-
Keyer
-
Remote control
-
Connecting cable mt. 5
Option: Rack Mount Adapter (RMA)
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
