GVI SDI
generatore di identificazione per video digitale
Il generatore di video identificazione GVI SDI è un apparato modulare della serie ELMAN Stand Alone (1/3 di 19"/1RU) che può funzionare sia autonomamente (ha l'alimentatore incorporato) che inserito nel subrack RMA del sistema multifunzione ELMAN.
Il GVI SDI è fondamentalmente un generatore di caratteri che permette di
caratterizzare un segnale video SDI sovrapponendo su di esso una scritta
identificativa composta da un massimo di 25 righe di testo per 38 caratteri cadauna (a secondo della grandezza del carattere la matrice varia S1=38x25 S2=20x15 S3=13x8 S4=10x5 S5=8x4 S6=6x3 S7=5x2).
Il generatore fornisce anche in assenza del segnale d’ingresso un fondo nero oppure
delle barre colore.
Il segnale di chiave e quello di riempimento sono programmati in modo da ottenere caratteri bianchi.
I caratteri possono essere spostati in verticale e orizzontale nella posizione desiderata; è possibile determinare indipendentemente la grandezza dei caratteri di ogni riga, inoltre può essere stabilito il lampeggio di ogni carattere.
I caratteri sono costruiti su una matrice di 16 punti per 16 linee.
Il formato di ogni riga può essere selezionato per ottenere caratteri di 16-32-48-64-80-96-112 linee,
il numero dei caratteri per linea varia in base al formato prescelto.
L’impostazione dei caratteri avviene tramite i pulsanti posti sul frontale dell’apparato.

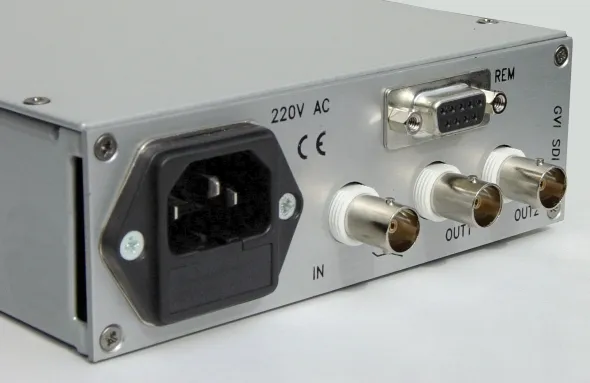

Sul pannello posteriore, oltre al connettore di alimentazione si trovano 3 BNC,
uno per il segnale entrante e 2 per le uscite 1 e 2, inoltre è presente un
connettore D femmina a 9 pin per connettere il comando a distanza.
Nel caso di mancanza di alimentazione o guasto, l'ingresso e l'uscita 1 vengono
automaticamente bypassati, pertanto il segnale video è sempre disponibile.
Una memoria interna consente la memorizzazione di sei pagine di testo diverse, richiamabili
successivamente dell’utente.
La memoria è del tipo allo stato ferrico che garantisce in assenza di energia
la conservazione dei dati per 45 anni.
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
