Il GPI (General Purpose Interface) è un segnale
di sincronizzazione che viene generato da alcune apparecchiature consumer o
professionali e che viene trasmesso ad apparecchiature compatibili. Uno degli
usi più frequenti che se ne fa, riguarda l'abbinamento tra centralina di
montaggio e mixer video. Ad esempio l'addetto al montaggio può far partire una
transizione o effetto video del mixer in un determinato punto stabilito. La
centralina di montaggio trasmettera il segnale di sync al mixer tramite il
collegamento GPI al momento opportuno.

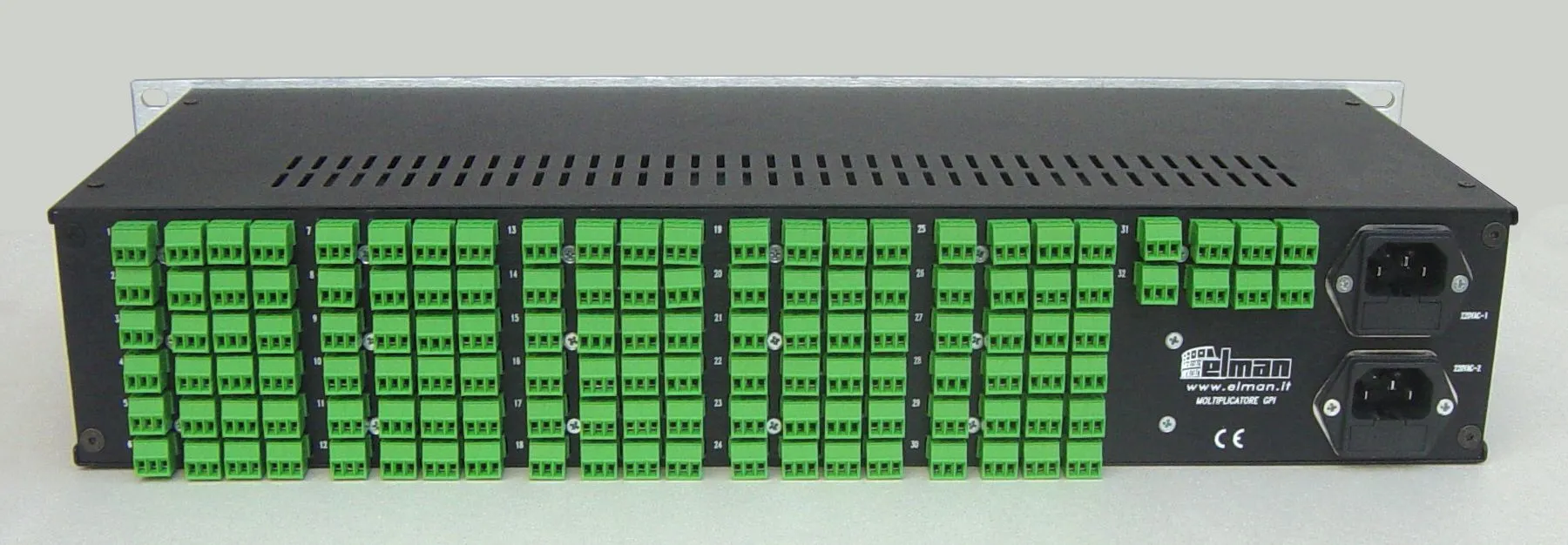

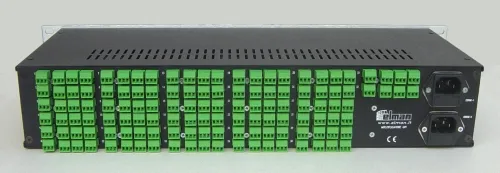

Il GPI Repeater, costruito dalla ELMAN, è un apparato in contenitore da 2 unità
per rack 19" che racchiude al suo interno 32 circuiti indipendenti ognuno
dei quali ha un ingresso e tre uscite GPI.
Tali uscite possono comandare 3 apparati diversi, che hanno la necessità di
ricevere contemporaneamente lo stesso comando (di tipo on/off).
Essendo le 3 uscite separate elettricamente una dall'altra, non si corre il
rischio di danneggiare gli apparati connessi; mentre se gli apparati fossero
collegati semplicemente in parallelo, le differenze di livello in continua tra
un apparato e l'altro potrebbero causare danni.

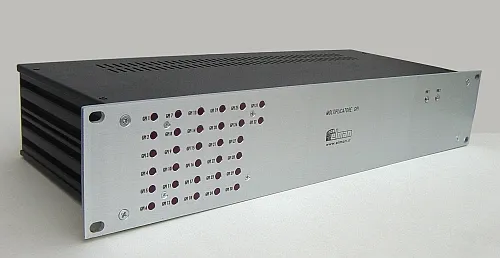

Il GPI Repeater ha 2 circuiti di alimentazione che lavorano in parallelo. In
caso di avaria di uno dei due (verificabile dallo spegnimento del led sul
pannello frontale) il funzionamento dell'apparato viene garantito dal secondo
circuito di alimentazione.
