GIMx6 - generatore di identificazione monitors
Il GIMX6 1Ru disponibile in versione PAL o NTSC, permette l’inserimento di un testo di identificazione su 6 diversi segnali video entranti su altrettanti monitors.

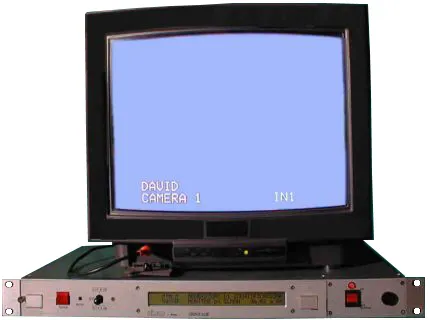

Il testo, composto da 2 righe di 24 caratteri ciascuna, viene inserito sull’immagine di ogni monitor.
La prima riga di testo mostra il messaggio "ON AIR" quando l'immagine è in linea, la seconda contiene informazioni relative alla sorgente del segnale; ad esempio "CAMERA 1" ed il nome del cameraman.
In mancanza del segnale entrante il testo viene mostrato su di un fondo colorato generato dal Gimx6; quando viene ripristinato il video in ingresso il testo verrà inserito sopra di esso, pertanto l’identificazione sarà inserita sui monitor sia in presenza del segnale di ingresso che senza.

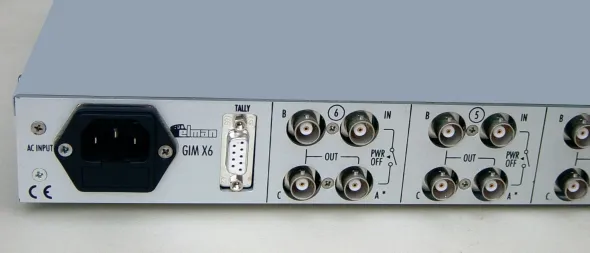

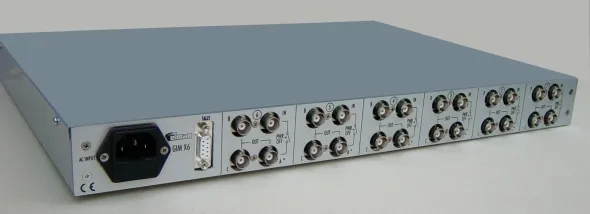

Il GIMX6 fornisce 3 uscite per ognuno dei 6 canali che possono essere utilizzate, ad esempio, per i monitor regia, audio e controllo camere e quindi svolge anche la funzione di distributore video.
In caso di avaria o in assenza di alimentazione, un circuito di by-pass permette il passaggio dei segnali video in ingresso verso i monitor di regia.
- Schema applicativo (formato .PDF Acrobat)
- Disegno del pannello anteriore e posteriore (formato .PDF Acrobat)
vecchio modello del GIMx6
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
