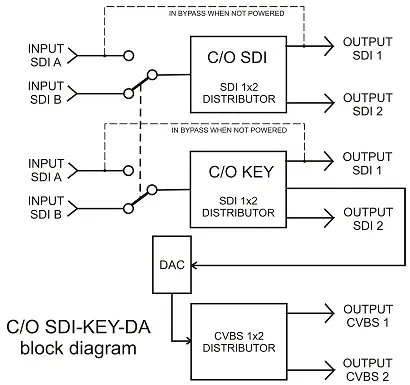

Il C/O SDI-KEY-DA è un apparato
multifunzione che racchiude al suo interno due change over per segnali video
digitali SDI con un unico comando di selezione del canale (ingresso A o
B).
Il primo change over è stato denominato C/O SDI ed il secondo C/O KEY.
Entrambi i change over dispongono di un proprio distributore video 1 x 2 uscite.
Il segnale in uscita dal change over C/O KEY è disponibile, oltre che in SDI,
anche su 2 uscite analogiche composite (CVBS) grazie ad un convertitore
D/A incorporato.
Solo per il C/O SDI, in caso di mancanza di energia elettrica, il segnale
sull'ingresso A viene by-passato con l'uscita 1.

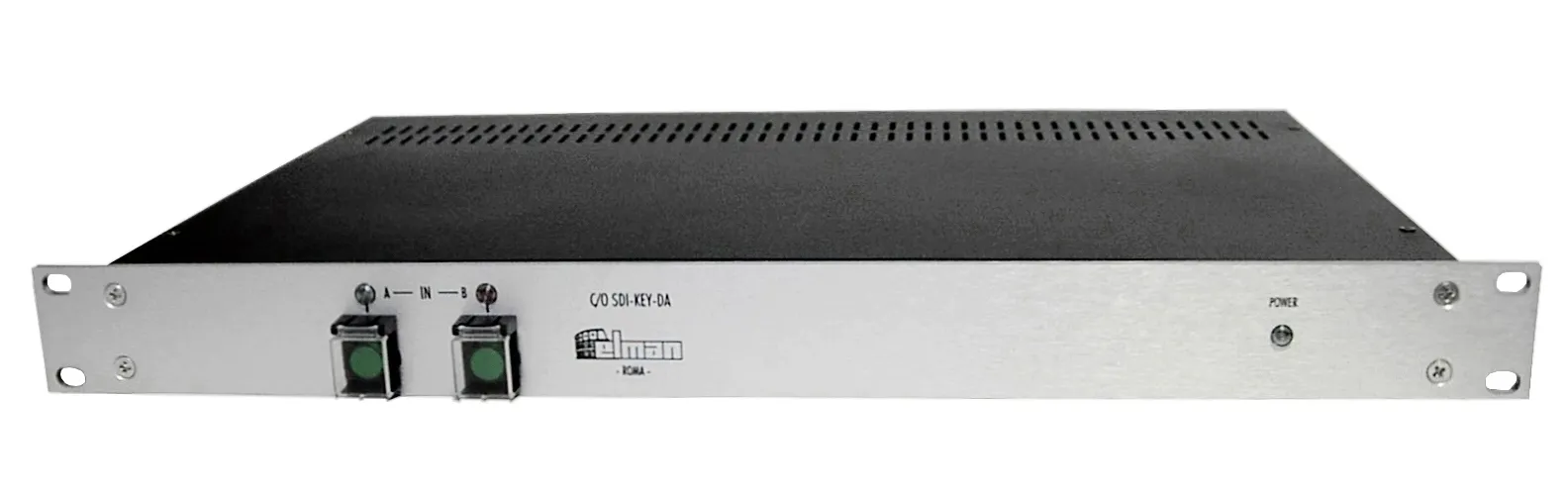

Sul pannello anteriore si trovano i 2 pulsanti per la scelta del segnale di
ingresso: A o B e relativi led di segnalazione. Ognuno dei 2 pulsanti ha una
protezione per evitare commutazioni accidentali.

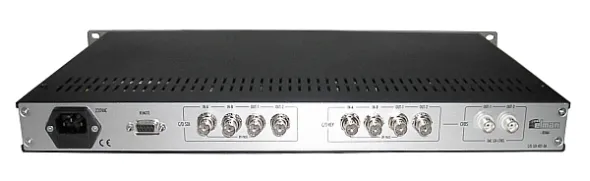

Sul retro ci sono i 10 connettori BNC per le entrate e le uscite dei 2
change over, il connettore D femmina a 9 pin per la connessione del comando
remoto e la presa tripolare IEC per l'alimentazione.
L'apparato è realizzato in un contenitore metallico per rack alto 1RU 19"
e disponde di un alimentatore entrocontenuto.
