C/O SDI x 32 Latched

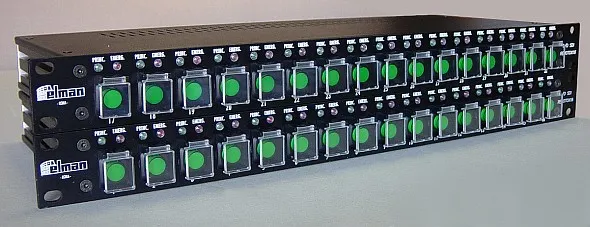

telecomandi (clicca sulla foto per ingrandirla)

Il C/O SDI x 32 Latched è un change over (commutatore) multiplo per video digitale seriale SDI formato da 32 moduli, ognuno dei quali ha 2 ingressi ed 1 uscita.
La commutazione avviene con prestazioni e caratteristiche di alta qualità nei vari formati da 1Mbps fino a 540Mbps.

centrale di commutazione

Il C/O SDI x 32 Latched è stato progettato per varie applicazioni: emittenti televisive, studi di registrazione, telecomunicazioni, broadcast, scuole, etc...

Il C/O SDI x 32 Latched è diviso in tre parti: la centrale di commutazione (alta 5 RU 19") e due comandi remoti, il primo controlla i change over da 1 a 16 ed il secondo da 17 a 32. Ogni telecomando è alto 1 RU 19".
La Centrale di Commutazione è dotata di due alimentatori (notare i due connettori di alimentazione nella fotografia che mostra il retro dell'apparato). Entrambi gli alimentatori lavorano in parallelo per evitare che l'apparato possa spegnersi in caso di avaria di uno dei due.
La connessione tra le 3 unità è ottenuta mediante 32 cavi multipli con connettori di tipo D9.
In caso di mancanza di energia elettrica ogni change over conserva l'ultimo canale selezionato (latched).
Sul pannello frontale dei controlli remoti si trovano i pulsanti (protetti da uno sportellino trasparente per evitare commutazioni accidentali) necessari alla commutazione di ognuno dei change overs e 2 led per tasto che indicano quale è il canale di ingresso selezionato.

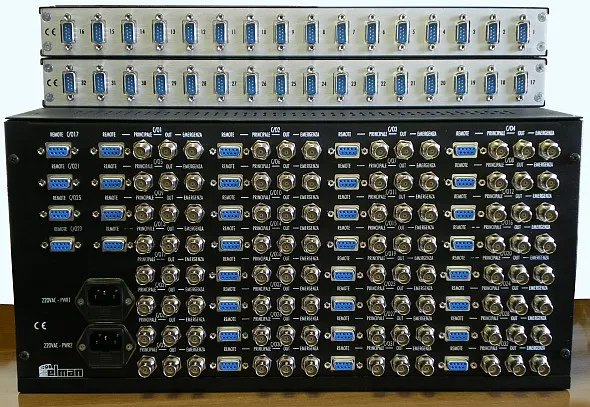

retro apparati (clicca sulla foto per ingrandirla)

Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
