CAV2SDI - convertitore di formato video
da video analogico a componenti (Y-PB-PR) a SDI

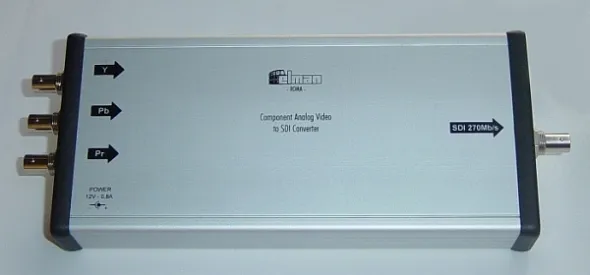

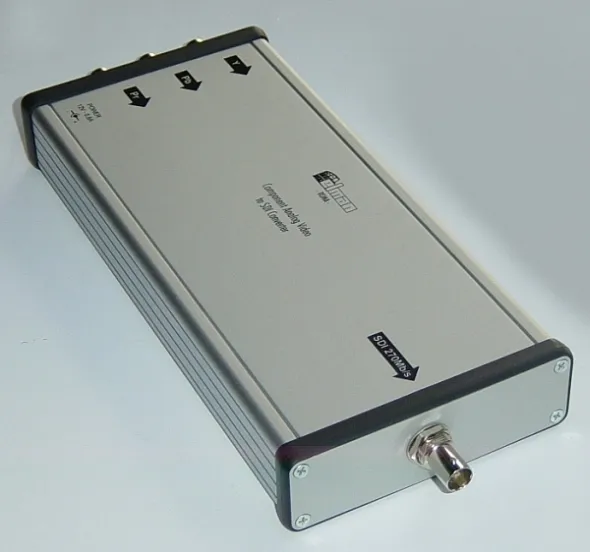

Il CAV2SDI è un convertitore, con caratteristiche broadcast, che trasforma un segnale video, da analogico YUV a digitale seriale SDI. Esso usa convertitori ADC a 12 bit con sovracampionamento con adaptive comb filtering a 5 linee (è un filtro digitale che cambia i propri parametri operativi in maniera dinamica seguendo le variazioni dell'immagine). Riduzione del disturbo temporale e separazione del segnale Y/C (S-Video) nelle componenti RGB in base alle informazioni cronologiche calcolate sui segnali (3D motion adaptive YC separation). Il CAV2SDI offre la più elevata qualità di conversione disponibile sul mercato. L'unità accetta ingressi analogici di tipo YUV. Il CAV2SDI è costruito in un contenitore di alluminio compatto e robusto ed è adatto sia per applicazioni in studio che all'aperto (outside broadcast).
Caratteristiche
-
Convertitore ADC da analogico universale a SDI
- Convertitore analogico digitale a 12 bit, ad alta velocità con sovracampionamento
- TBC digitale e filtro jitter per una grande stabilità di uscita
-
Temporal frame recursive noise reduction
-
Motion adaptive 3D YC separation con comb filter a 5 linee
-
Controllo automatico di guadagno
-
Estremamente compatto e robusto
Specifiche
Ingresso analogico
- Standard: YUV componenti 625 linee
- Composito: PAL
- Connettori: tre BNC 75 ohm
- Livello segnale: 1 Vpp nominale
- Retun Loss: >40 dB a 5.5 Mhz
- CMR: >6 Vpp
- Standard: SMPTE 259M 270 Mb/s 625 SDI
- Connettore: un BNC 75 ohm
- Livello segnale: 800 mVpp +/- 10% (terminato)
- Jitter: <0.15 UI con barre colore in ingresso
- Return Loss: >18 dB a 270 Mhz
- Guadagno differenziale: < 0.4%
- Fase differenziale: < 0.4%
- Tensione: 7-12 VDC
- Corrente: 600 mA at 7 V
Range di temperatura: 0-40 °C
Dimensioni: 106 mm x 226 mm x 34 mm
Peso: 185 g
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
