Il change over digitale 8 x quad SDI viene impiegato nei sistemi di messa in onda (playout) per dare la possibilità all'operatore di emissione di commutare subito dal sistema principale a quello di emergenza in caso di avaria di uno degli apparati impiegati nella distribuzione del segnale audio/video: computer, hard disk, lettori DVD etc ...
Il change over digitale 8 x quad SDI è composto da 8 gruppi di 4 change over ciascuno.
Ogni gruppo è composto da 2 change over SDI (SDI1 e SDI2) e da 2 change over AES audio (AES1 e AES2).

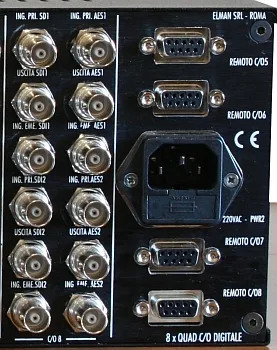

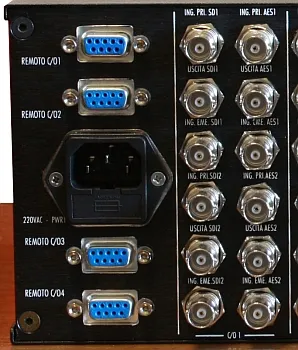

Ogni gruppo è comandato attraverso il connettore per il comando remoto (D a 9 pin) che controlla contemporaneamente lo scambio di tutti i change over del gruppo (principale o emergenza).

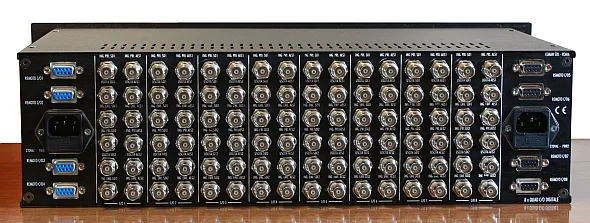

I connettori sia per l'audio che per il video sono BNC 75 ohm.
Il change over è compatibile sia con segnali SDI che HDSDI.
Ogni comando remoto riceve il ritorno dello status dal change over fornendo così all'operatore un ulteriore informazione che la commutazione è stata effettivamente effettuata.
L'apparecchio ha due ingressi di alimentazione 220 VAC e 2 alimentatori interni che lavorano in parallelo, in tal modo può essere alimentato da 2 sorgenti diverse una in backup dell'altra.
In caso di mancanza di alimentazione l'uscita sarà collegata automaticamente all'ingresso principale.

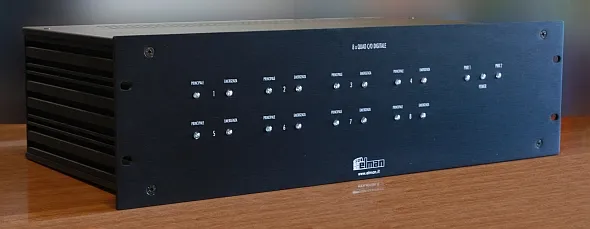

Il contenitore è realizzato in alluminio ed è alto 3 unità rack 19".
(cliccare sulla foto per ingrandire)
(cliccare sulla foto per ingrandire) |
(cliccare sulla foto per ingrandire) |
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
