O.B. BOX GENIUS 08
studio video mobile multiformato
DV, composito, Y/C super VHS, componenti YUV

> scarica il datasheet in inglese in formato acrobat pdf

ATTENZIONE ! (il mixer Datavideo SE-800 che vedete nelle foto è stato sostituito dal modello SE-600)

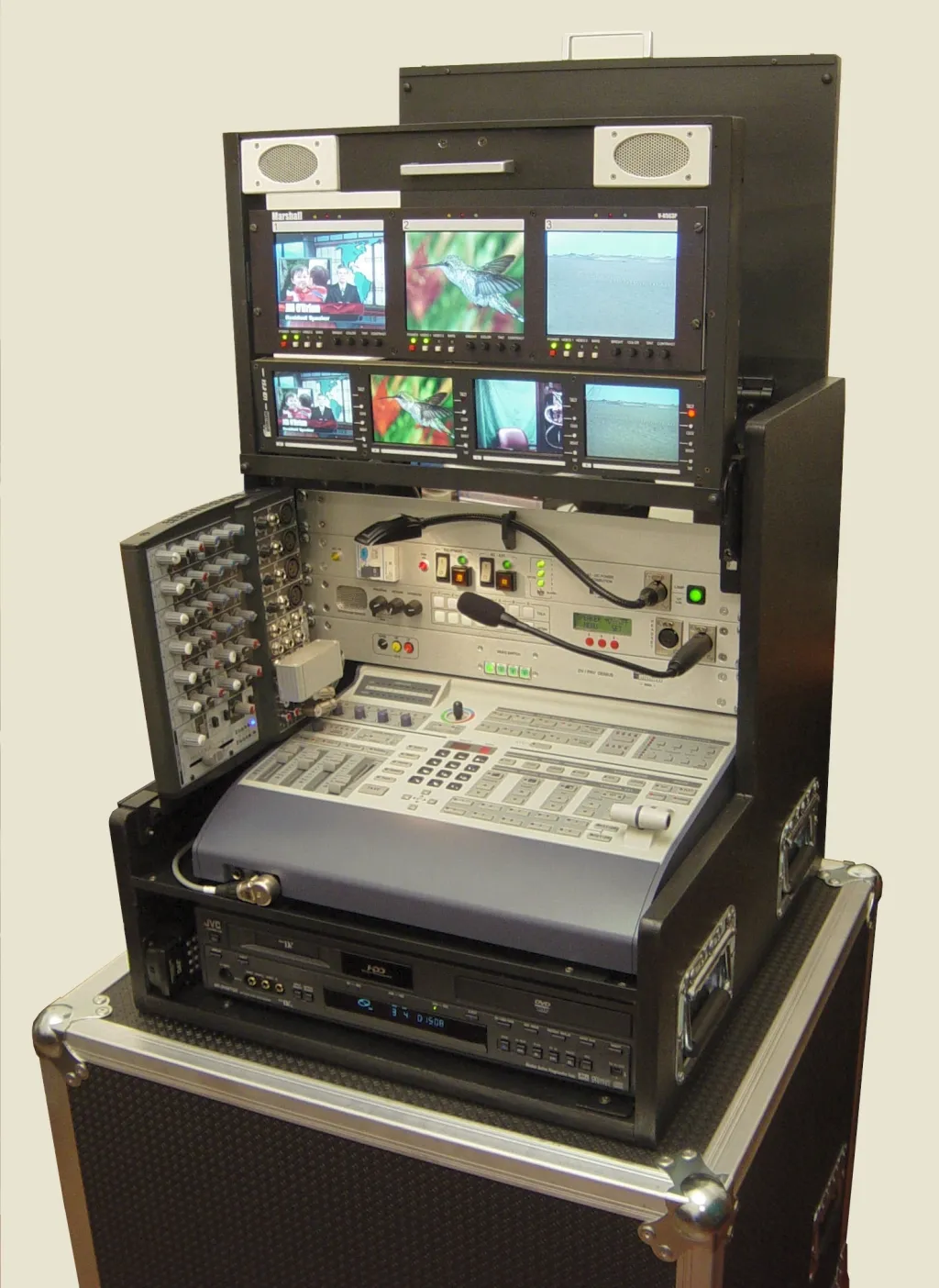

mobile video studio
(clicca sulla foto per ingrandirla)

Lo studio video mobile O.B. Box Genius 08 rappresenta l'evoluzione del precedente modello O.B. Box Genius MK2 da cui eredita una parte degli apparati mentre altri sono stati sostituti con versioni più recenti e con prestazioni superiori.
Rispetto alla MK2 cambia inoltre il design del contenitore che ha permesso di ridurne ulteriormente le dimensioni.

O.B. Box Genius 08 pur essendo una regia TV di dimensioni molto ridotte, è completa di tutto l'equipaggiamento che occorre per la realizzazione di un programma televisivo, compreso un sistema di comunicazioni (intercom).
Può essere usata nel campo professionale e broadcast, sia in studio che per riprese esterne, in questo caso vi consentirà di raggiungere il luogo di un avvenimento con più facilità e rapidità di ogni vostro concorrente.

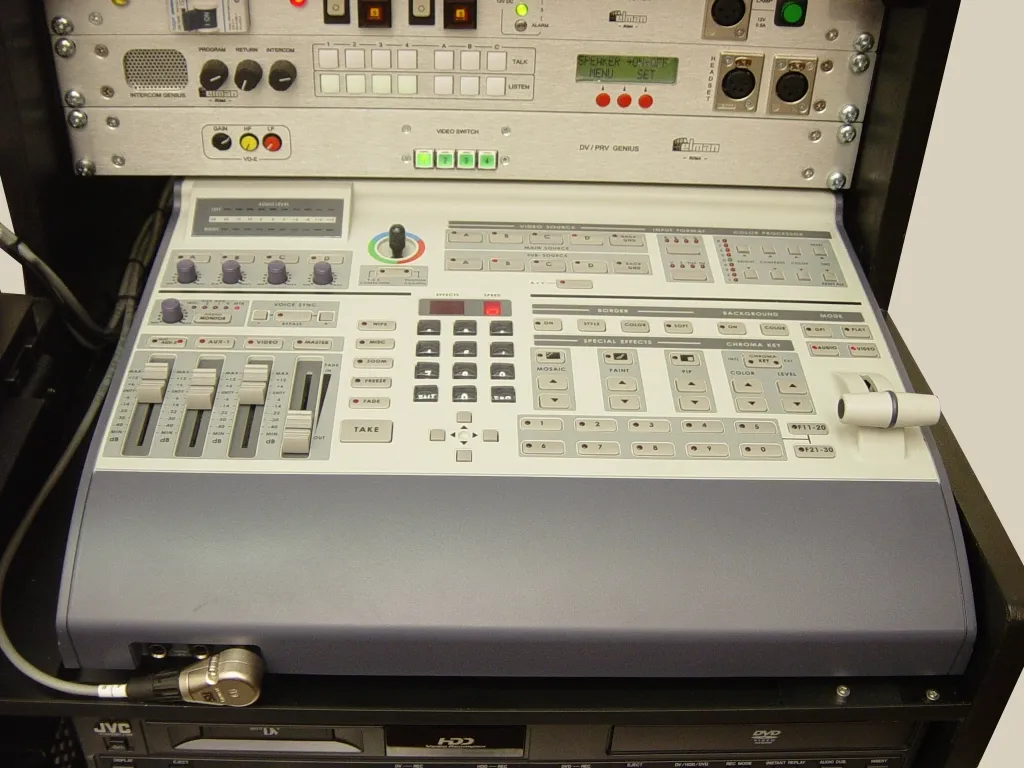

Il cuore della O.B. Box Genius 08 è costituito da un mixer video Datavideo SE-800 a 4 canali per segnali digitali e analogici.
Grazie all' uso di memorie di quadro e TBC permette di usare telecamere e videoregistratori con segnali anche non sincroni tra loro.
Ciò comporta una notevole accelerazione della fase di messa in funzione (startup) ed un risparmio sull'acquisto di apparati di sincronizzazione e strumenti di misura, soprattutto evita di utilizzare personale tecnico specializzato.

video di presentazione della O.B. Box Genius 08

Applicazioni

La creazione di nuovi standard video digitali, unitamente alla larga diffusione di apparati per riprese televisive che hanno raggiunto insieme ad una compattezza estrema una qualità video di livello professionale a costi estremamente abbordabili, ha fatto si che la ELMAN realizzasse questa nuova
O.B. Box Genius 08, la O.B. Box di quarta generazione in grado di operare sia con ingressi video analogici che digitali.



Uso delle videocamere digitali
Grazie all'uso degli ingressi video digitali, con la O.B. Box Genius 08 è possibile usare telecamere

DV/firewire che oltre ad essere molto piccole, sono in grado di fornire immagini con una qualità
di pari livello se non superiore alle vecchie telecamere analogiche professionali ma con costi
nettamente inferiori.

Gli ingressi delle stesse videocamere possono essere sfruttati a loro volta per essere usati come videoregistratori digitali. Inoltre grazie al videoregistratore professionale "3 in 1" JVC SR DVM700 installato, è possibile usare materiale girato sui seguenti supporti: DVD. mini DVD e mini-DV;



Le apparecchiature installate sono



Viene fornito un contenitore flightcase protettivo a norme IATA per il trasporto.

DESCRIZIONE DEGLI APPARATI IN DOTAZIONE

regia video portatile
(clicca sulla foto per ingrandirla)

 Mixer Datavideo SE-600



Datavideo SE-600 è mixer video ad otto ingressi con definizione standard, con incorporato un mixer audio a 2 canali.

L'uscita video MultiView consente di controllare il segnale di ogni ingresso, così come Programma e Preview su un solo monitor. Altre caratteristiche includono il misuratore di picco audio, orologio su video e la memorizzazione di 2 logo.

L' SE-600 è progettato per eccellere e soddisfare le vostre esigenze sia che facciate riprese in luoghi di culto, in programmi di istruzione, in esterna, negli studi di produzione, etc ...

SE-600 permette di passare senza soluzione di continuità tra fonti audio e video e contenuti digitali di alta qualità miscela al volo, anche senza genlock esterno, grazie correttore di tempo base (TBC) interno.

Caratteristiche:



portable tv studio
(clicca sulla foto per ingrandirla)

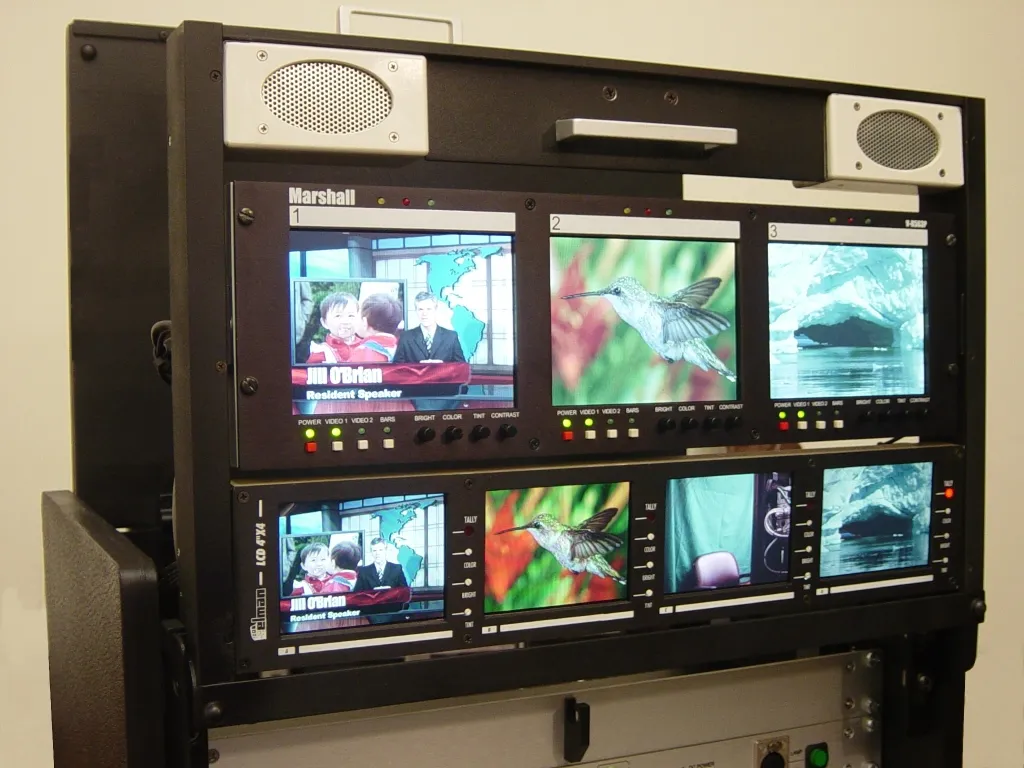

7 Monitors full color LCD TFT a cristalli liquidi a matrice attiva, Triplo 5.6" e Quadruplo 4"
sono montati su supporti orientabili che a loro volta sono fissati su di un telaio ribaltabile.
Sono leggeri, hanno un basso consumo e non affaticano la vista.
Sono compatibili con gli standard PAL/NTSC su cui si adattano automaticamente.
I 3 monitors da 5.6" (Marshall V-R563P) sono impegnati per controllare rispettivamente l'uscita Preview (centro), l'uscita programma (destra) e l' ingresso del videoregistratore (sinistra).
Ogni monitor (960 x 234 pixels), è dotato di 2 ingressi e di 2 uscite per video composito,

ha 3 led tally (giallo, rosso e verde) e un generatore di barre colore incorporato.

Sul pannello frontale di ogni monitor ci sono i comandi: power, colore, tinta, luminosità, contrasto e video1, video2, barre.

I quattro monitor da 4" (ELMAN 4"x4) mostrano i 4 segnali di ingresso e sono dotati ognuno di led di segnalazione tally (rosso) che indica quale è il segnale in onda.
Ogni monitor ha un ingresso passante con loop.

I monitor ELMAN 4"x4 (480 × 234 pixels) hanno il comando del colore, tinta e luminosità.

  mobile tv studio
(clicca sulla foto per ingrandirla)

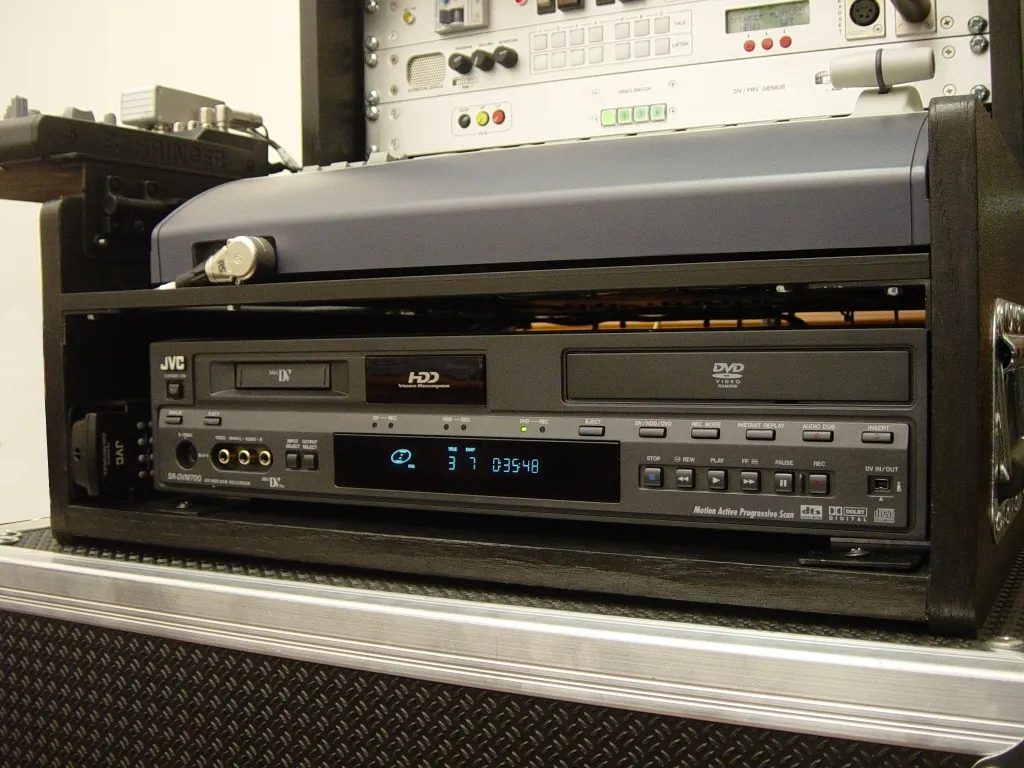

Videoregistratore professionale "3 in 1" JVC SR DVM700*
Videoregistratore che integra i formati digitali Mini DV, Hard Disk da 250 GB e DVD recorder in un apparecchio che offre svariate possibilità di montaggio e duplicazione comprese 6 modalità di duplicazione multipla.
L' SR DVM 700 ha un ingresso per l'acquisizione anche di segnali analogici.

  • Videoregistratore su: Mini DV, Hard Disk da 250 GB, DVD

  • Compatibile con nastri miniDV cam

  • Interfaccia DV IEEE 1394

  • Possibilità di effettuare montaggi sull'H.D.

  • Possibilità di formulare un menù prima della creazione del DVD

  • Ingressi: video composito, YC, DV

  • Uscite: video composito, YC, component, DV

A fianco del SR DVM700* è stato predisposto un alloggiamento per il telecomando.


mobile video equipment
(clicca sulla foto per ingrandirla)

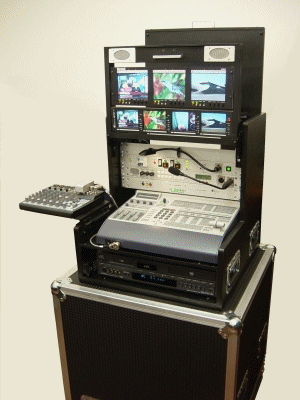

webcasting equipment

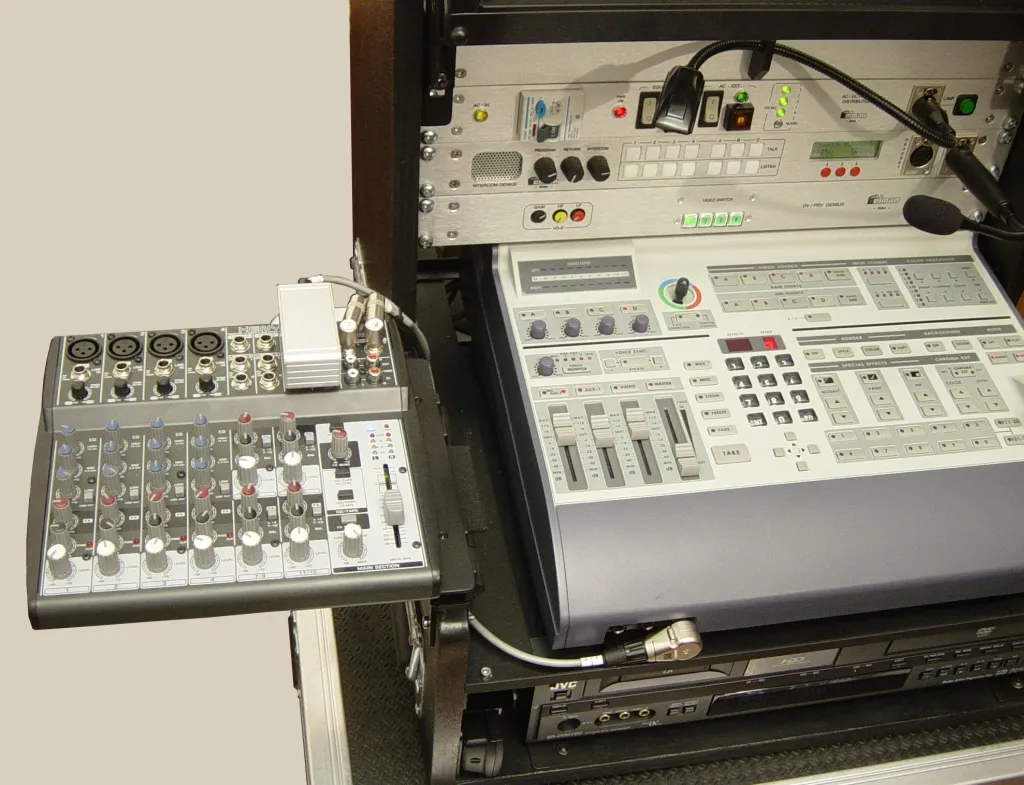

La sezione audio



L'audio abbinato ai 4 video di ingresso, viene miscelato automaticamente dal mixer audio/video SE800 durante le transizioni da un canale all'altro (ingressi di tipo sbilanciato).

La Genius 08 è anche dotata di mixer audio Behringer a 12 canali di ultima generazione: XENYX 1202. Il mixer è montato su un supporto ribaltabile che viene bloccato da un apposita staffa durante il trasporto.

Gli ingressi sfruttabili nello XENYX 1202 sono: 4 canali mono e 2 stereo e possono essere sia di tipo sbilanciato che sbilanciato.

Un adattatore posto nella parte posteriore della O.B.Box Genius 08 consente di fornire l'audio generale di uscita sia in modalità bilanciata che sbilanciata.



BEHRINGER XENYX 1202

E' un mixer con 12 ingressi e 2 bus con preamplificatori

  • Mixer di altissima qualità a 12 ingressi
    2 bus con mic preamp XENYX
  • Bassissima interferenza, elevata soglia dinamica
  • 2 nuovi mic preamp XENYX all’avanguardia
  • EQ neoclassici a 3 bande “British” per un suono caldo e musicale

Grazie all'impiego delle più moderne tecniche circuitali, il mixer XENYX 1202 è in grado di riprodurre un suono analogico incomparabilmente caldo.

I canali dei microfoni sono equipaggiati con preamp High-End XENYX Mic la cui qualità del suono e dinamica è paragonabile a quella dei preamplificatori outbord e offrono un'incredibile misura di headroom con 130 dB di spettro dinamico;
Con una larghezza di banda che va da meno 10 Hz fino ad oltre 200 kHz permettono una riproduzione cristallina delle sfumature più fini;



> vedi datasheet XENYX1202 con le caratteristiche

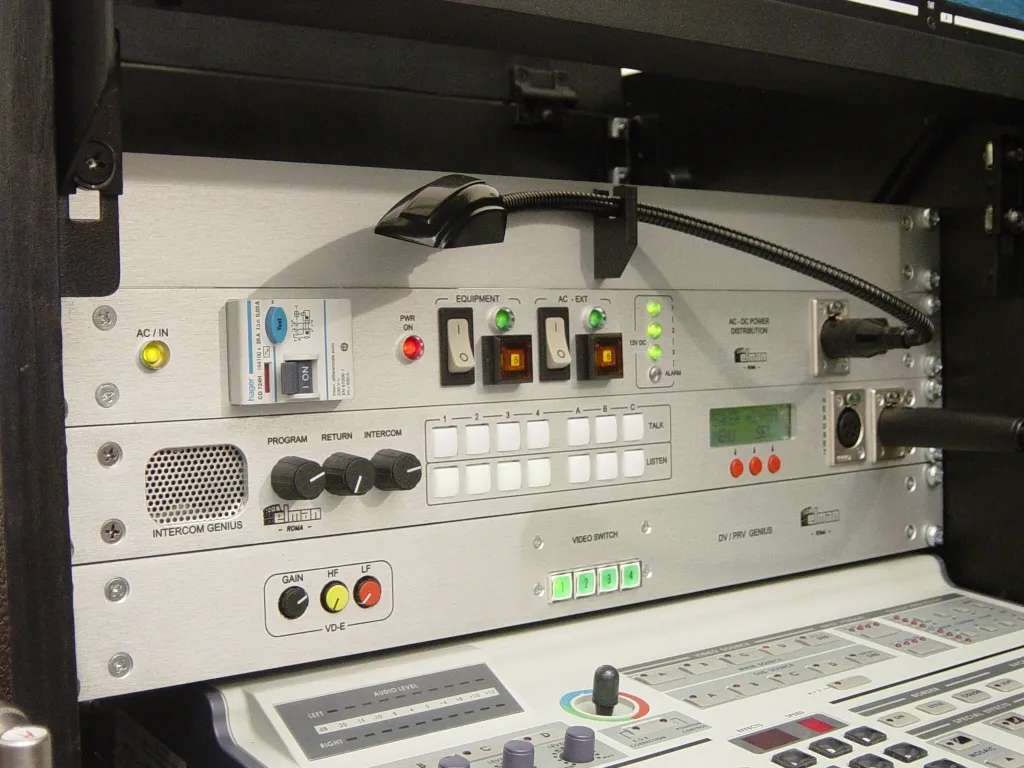

Gli apparati nella zona centrale della O.B. Box Genius 08

broadcast equipment

(clicca sulla foto per ingrandirla)

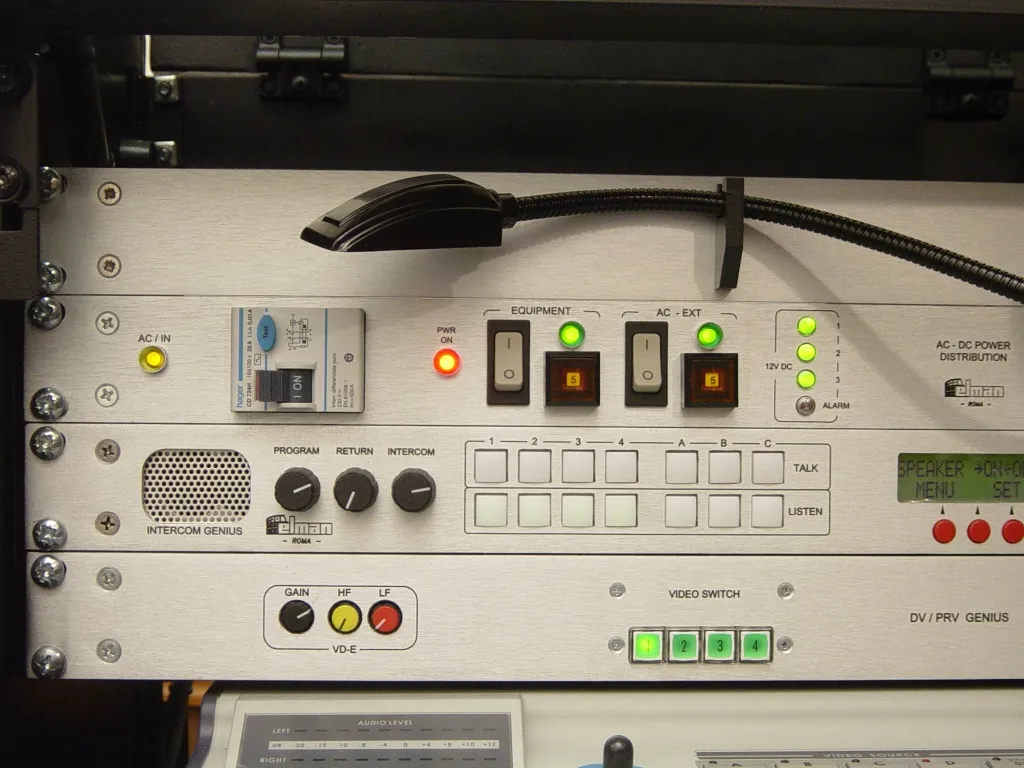

AC/DC Power Distribution - Quadro di distribuzione di energia
L'apparato più in alto posto al di sopra del mixer SE800 è il quadro di distribuzione dell'energia elettrica.

Sul pannello frontale ci sono 3 interruttori: un differenziale generale per la rete, un interruttore equipment per gli apparati installati dentro la regia, un interruttore external per gli apparati esterni alla regia.

Due interruttori automatici da 5 ampere proteggono sia la linea di alimentazione degli apparati interni che quella degli apparati esterni.
Un connettore XLR5 femmina posto sulla destra del pannello frontale permette di alimentare direttamente la lampada con braccio flessibile a collo d’oca per poter illuminare la zona dei comandi della regia senza disturbare l'ambiente circostante.



Alimentazione
Il totale della potenza assorbita dall'O.B.Box Genius 08 è di circa 220 W (90-240 Vac).
Grazie all’alimentazione universale può essere usata ovunque nel mondo.



o.b.van
(clicca sulla foto per ingrandirla)

Intercom Genius

Questo apparato (al centro) ha 3 funzioni distinte: interfonico, amplificatore di ascolto e tally.

L' interfonico è un full/duplex e semi/duplex a 7 canali con modulazione di ritorno ed ingresso per external producer.

L'interfonico ha tre canali a 2 fili (per le camere) e 4 canali a 4 fili per parlare ad esempio con un producer esterno ,salette di registrazione, pullman esterno, etc...







Amplificatore di ascolto e sistema di diffusione sonora stereo

L'amplificatore dell'ascolto audio della regia, si trova all'interno dell'interfonico e il volume viene regolato mediante la manopola PROGRAM.

La diffusione sonora della O.B. Box Genius 08 è affidata ad una coppia di altoparlanti medio-alti (destro e sinistro) posti sopra ai 3 monitors da 5.6" e da un woofer per le basse frequenze posizionato internamente, nella parte posteriore della regia.
La potenza di uscita RMS è di 2 watt sugli altoparlanti frontali e di 5 watt sul woofer.



Tally

Nell'Intercom Genius si trova anche il sistema di invio delle informazioni tally per 4 telecamere, tale segnale viene trasmesso attraverso la linea audio a 2 fili inviata ai terminali beltback (opzionali) dei cameramen.



Commutatore/Distributore Video
L’apparato più in basso nella zona centrale della O.B. Box Genius 08 è un commutatore video a 4 canali che ha il compito di cambiare il segnale di entrata del video registratore, mostrato dal monitor da 5.6” di sinistra.
Lo stesso apparato ospita un distributore video equalizzato 1x6 il cui ingresso è collegato all'uscita del mixer video SE800 per poter inviare il segnale a più utenze.



Contenitore della O.B. Box Genius 08
La parte esterna del contenitore è costruita in legno verniciato nero e l'interno è costituito da un intelaiatura metallica su cui sono alloggiati tutti gli apparati. Questa conformazione ci ha permesso di ridurre ulteriormente l'ingombro rispetto alla precedente versione della O.B. Box Genius.
Le dimensioni della O.B. Box Genius 08 sono (in mm): 525 (L), 555 (A), 570 (P).
Il peso della O.B.Box Genius 08 è: 48,2 Kg.



outside broadcasting
(clicca sulla foto per ingrandirla)

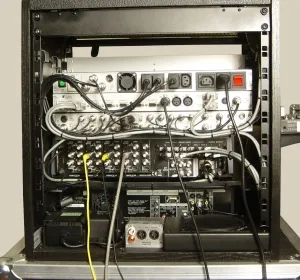

Cablaggio

Un particolare cura è stata riservata al cablaggio di tutti i cavi di interconnessione tra i vari apparati che sono identificati ognuno con un numero posto in prossimità di ogni connettore e sono illustrati negli schemi del manuale fornito.



outside broadcast equipment
(clicca sulla foto per ingrandirla)

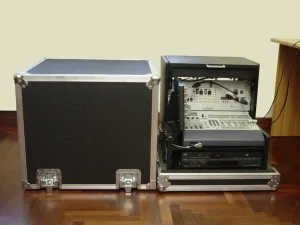

Contenitore Fligthcase per il trasporto

Per facilitare il trasporto e proteggere la O.B.Box Genius 08 viene fornito un contenitore fligthcase speciale antiurto costruito secondo le norme IATA.

Le dimensione del contenitore Flightcase sono (in mm): 650 (L), 700 (A), 700 (P).

Il peso del contenitore Flightcase è: 18,40 Kg.



Configurazioni personalizzate
La Elman e`in grado di offrire configurazioni diverse della O.B. Box Genius 08 su richieste specifiche del cliente.

A richiesta la Elman può realizzare altri flightcase per l'installazione di sistemi di CCU, regie audio o altri apparati ausiliari (da concordare con il cliente).

ELMAN è in grado di fornire tutte le attrezzature necessarie all' uso della Genius O.B.Box: telecamere, videoregistratori etc...



* JVC SR-DVM700 è un prodotto in esaurimento, fuori produzione, nella regia viene sostituito dal JVC SR-HD1250 per Blu-ray, DVD e schede SD, non funziona con le cassette Mini DV.



Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
