LCD84 - monitor 8.4" con 6 ingressi
full color LCD TFT - PAL/NTSC/PC


(clicca sull'immagine per ingrandirla)

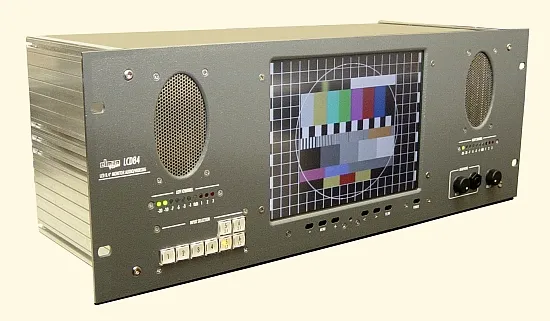

Il monitor da rack da 8.4" LCD84 è stato progettato per visualizzare ed ascoltare segnali video e audio provenienti da più sorgenti.

L’apparato è equipaggiato con 6 ingressi video e 8 ingressi audio stereo bilanciati, tutti quanti di tipo loop through; ha inoltre un amplificatore da 2 watts incorporato, con altoparlanti montati sul pannello frontale.

Mediante una tastiera posta sul pannello frontale è possibile selezionare gli ingressi:



Come si può notare i canali 5 e 6 hanno la possibilità di selezionare 2 canali audio stereo diversi, questa caratteristica è stata studiata per monitorare i segnali convertiti dal digitale con audio embedded.



(clicca sull'immagine per ingrandirla)


L'ascolto audio del LCD84 può avvenire tramite gli altoparlanti incorporati o mediante una cuffia collegabile alla presa jack posta sul pannello frontale. Due potenziometri consentono la regolazione indipendente del volume dell’altoparlante e della cuffia.

Sotto ad ogni altoparlante è posizionato un VU-Meter a LED con range da –20 dB a + 3 dB.

Sotto al display da 8.4" ci sono i pulsanti che comandano il monitor video che è dotato di un menù OSD (on screen display).
Il monitor video può anche essere controllato da un telecomando fornito in dotazione.

Un pulsante permette anche di selezionare o l'ingresso video o l'ingresso computer.

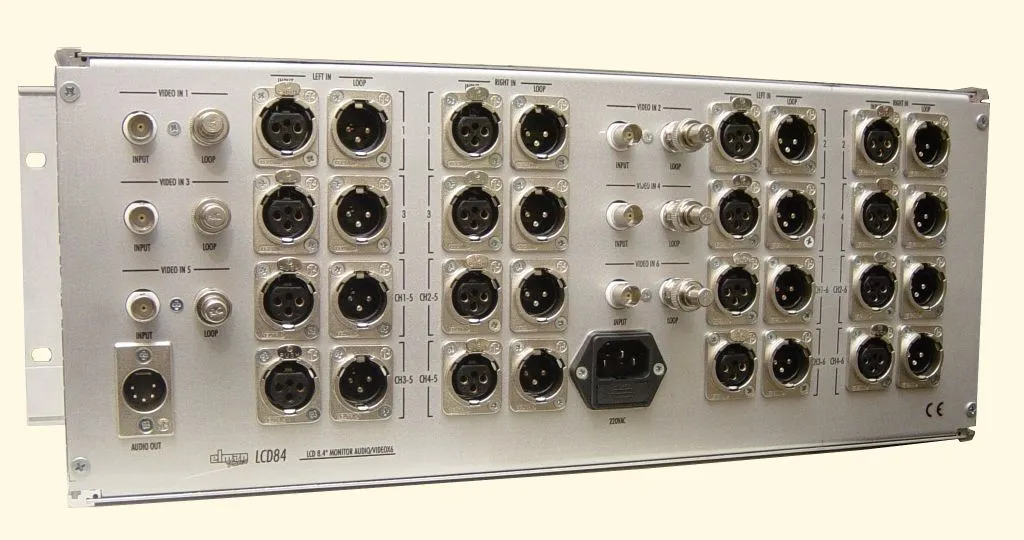

Sul pannello posteriore del monitor si trovano i connettori BNC per gli ingressi e le uscite video loop through e i connettori XLR 3 contatti per gli ingressi e le uscite audio loop through.
Il monitor è anche dotato di un’uscita audio bilanciata su XLR maschio 5 contatti per il collegamento ad un amplificatore esterno

L’apparato LCD84 è realizzato in un contenitore metallico alto 4 unità rack da 19” e può funzionare con gli standard televisivi PAL e NTSC con riconoscimento automatico del segnale entrante.

Come tutti gli apparati della Elman il monitor LCD84 può essere personalizzato su richieste specifiche del cliente



(clicca sulle immagini per ingrandirle)



CARATTERISTICHE TECNICHE



INGRESSI VIDEO
Livello: 1Vpp
Resistenza di ingresso: 10Kohm



MONITOR
Risoluzione: 800 X 600 pixel
Luminosità media: 170 cd/m^2
Angolo di visione: U/D 30°/60°, L/R 60°/60°
Standard: PAL 4.43, NTSC 3.58
Contrasto: 250:1



INGRESSI AUDIO
Accoppiamento: a trasformatore
Resistenza d’ingresso: 600W



ALTOPARLANTI
Potenza: 2W / 8W (con potenziometro volume al massimo e -10dB in ingresso)
T.H.D. + N  @ 1Khz alla massima potenza: 0.1%
Banda passante -3 Db:33 Hz ... 33 Khz
Diafonia L ->R, R->L @ 10Khz: -60bB



USCITA AUDIO
Accoppiamento: a trasformatore
Resistenza di uscita: 33W
Guadagno: unitario
Massimo livello per T.H.D. = 1%: 7dB
Banda passante -3 dB: 30Hz... 30Khz
Diafonia L ->R, R->L @ 10Khz: -80dB



ALIMENTAZIONE

Tensione di rete:  100V-240V
Assorbimento @ 220V: 0.150m AC





Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
