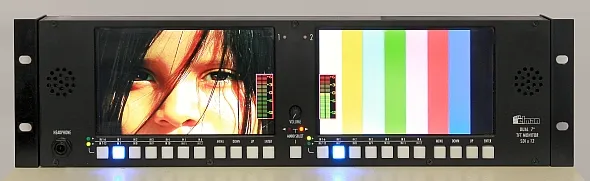

(clicca sulla foto per ingrandirla)
Il monitor LCD7SDIx12 - Dual 7" TFT è montato in un contenitore da 3 unità rack 19" orientabile possiede 12 ingressi per video SDI ognuno dei quali ha 8 coppie di canali audio stereo embedded.
La retroilluminazione dei display è a LED per una miglior qualità delle immagini, una durata più lunga e consumi ridotti.
Ogni display può mostrare un vu-meter stereo a barre verticali per monitorare il livello audio del canale di ingresso selezionato.
Ogni display può mostrare uno tra i 12 canali SDI di ingresso selezionandolo tramite la propria tastiera mentre la coppia stereo dell'audio relativo puo essere scelta mediante uno dei menù sullo schermo (OSD).
I tasti sulla destra di ogni monitor: MENU, UP, DOWN, ENTER permettono di entrare nei vari menù e di effettuare le scelte e regolazioni.
C'è la possibilità di salvare le impostazioni su una memoria interna, di ricaricarle o di resettare tutte le regolazioni ai valori di fabbrica.
Il menù OSD permette di selezionare e regolare: BRIGHTNESS, CONTRAST, BACKLIGHT, SATURATION, AUDIO CH, VU METER (ON/OFF), SAVE, LOAD, RESET.
Al centro tra i 2 display c'è un pulsante per selezionare l'audio da ascoltare tramite gli altoparlanti frontali (monitor destro o sinistro) e il potenziometro per la regolazione del volume. Nella parte sinistra del LCD7SDIx12 è disponibile una presa jack stereo per l'ascolto in cuffia.
Nel pannello frontale per ogni monitor c'è un led TALLY bicolore verde e rosso per segnalare la situazione di preview e on air, il relativo comando viene inviato dal mixer video sul connettore D 9 pin TALLY IN, posto sul panello posteriore. Sul retro del monitor si trovano anche i 12 BNC per gli ingressi SDI e il connettore per l'ingresso dell'alimentazione che può andare da 8 a 12 Volt.
L'alimentatore universale 110-220 Vac viene fornito con il monitor.

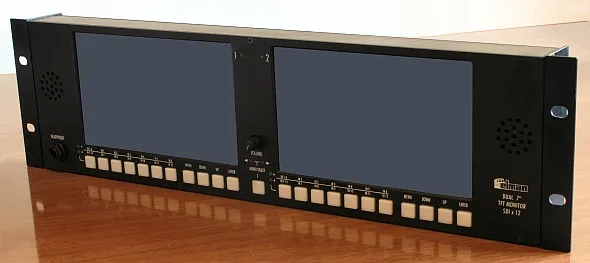

(clicca sulla foto per ingrandirla)
Caratteristiche
Uso broadcast e professionale
Display: 7 " LCD TFT
Risoluzione: 800 × 480 pixels
Response Time: 10 ms (a 25°C)
Area attiva: 152,4 x 91,44 (mm)
Dot Pitch: 0.0635 x 0.01905 (mm)
Connettori: 12 ingressi SDI su BNC 75 ohm
Ingressi Tally: connettore D 9-Pin.
Led Tally: bicolori rosso e verde per ogni monitor per segnalazione preview e on air.
Alimentazione: 8-12 Volts (alimentatore 12 volt fornito)
Corrente assorbita: 1,5 A
Dimensioni: (L x A x P) 440 x 125 x 38 mm, senza alette laterali
Peso: 1,5 Kg
Conformemente alla politica di miglioramento continuo dei prodotti, El.Man (Elettronica Mangione) si riserva il diritto di modificare senza preavviso ed in qualsiasi momento le caratteristiche ed i prezzi dei propri apparati.
