TCM - terminale cronista modulare

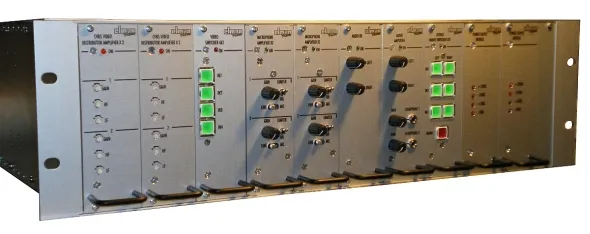

(clicca sulla foto per ingrandirla)
Il TCM è una unità multifunzione, progettata per essere usata nella postazione cronista ed è composta da 10 moduli estraibili.
Partendo dal lato sinistro del pannello frontale troviamo:
modulo 1 e 2
- Distributori Video Equalizzati a doppio circuito 1x2, in pratica ogni modulo contiene al suo interno 2 distributori indipendenti con ingresso loop through e 2 uscite.
Le regolazioni possibili per ognuno dei quattro distributori sono: GAIN, HF e LF.
modulo 3
- Video Switcher 4x1: permette di commutare 4 ingressi su un’uscita video.
modulo 4 e 5
- Amplificatori microfonici, con doppia sezione indipendente, accettano livelli microfonici (-50 dB) e livelli linea (0dB). Dispongono di un limitatore disattivabile e di un potenziometro per la regolazione del livello audio di uscita, disponibile sui connettori TX1 L OUT e TX1 R OUT.
Il segnale in uscita da questi 2 moduli viene inviato al modulo Stereo Audio Switcher 3x1 la cui uscita è collegata al modulo Amplificatore di Potenza.
Ogni modulo può ricevere 2 canali mono o 1 stereo.
modulo 6
- Audio RX, è un modulo per ingresso di linea stereo o 2 mono, permette di regolare il livello del segnale audio entrante sui connettori RX1L IN e RX1R IN (ingressi con loop through attivo). Gli ingressi e le uscite sono isolati galvanicamente
modulo 7
- Amplificatore di Potenza. All' ingresso di questo modulo ci sono i segnali in uscita dal modulo Audio Switcher attraverso il quale si selezionano i segnali provenienti dai moduli Audio RX e Microphone Amplifier. Il segnale di uscita viene inviato ai connettori LEFT OUT e RIGHT OUT, regolabile attraverso i potenziometri GAIN LEFT e GAIN RIGHT. Inoltre lo stesso segnale può essere ascoltato in cuffia sulle uscite Headphone 1 e Headphone 2 ognuna delle quali ha una sua regolazione GAIN.
modulo 8
- Stereo Audio Switcher 3X1, permette di selezionare, tramite una tastiera, le seguenti sorgenti: i 2 moduli Microphone Amplifier (IN1 e IN2) e il modulo Video Switcher (IN3). Il segnale della sorgente selezionata va all'ingresso del modulo Amplificatore di Potenza.
modulo 9 e 10
- Alimentatori (Power Supplier). Si tratta di 2 alimentatori in parallelo, che forniscono le seguenti tensioni all'apparato: + 12 VDC, –12 VDC, + 5 VDC. In caso di guasto di uno dei 2, il funzionamento del TCM è garantito e non subisce interruzioni.
L'apparato è realizzato in un contenitore metallico alto 3 RU 19".

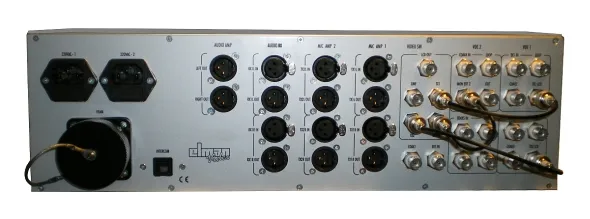

(clicca sulla foto per ingrandirla)
